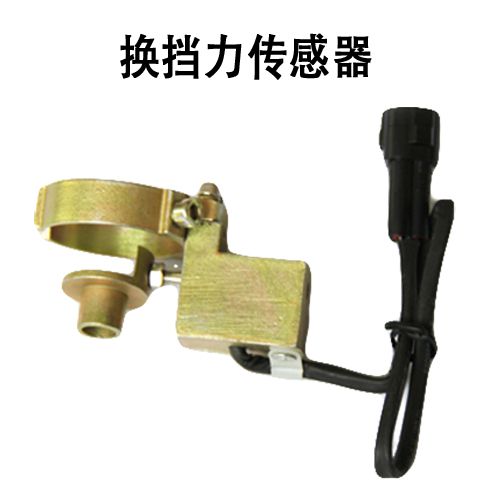

新動力換擋力傳感器，從變速箱內伸出的換擋撥叉，該換擋撥叉固定有定位軸，該定位軸上活套有套筒，所述套筒的一側與換擋拉桿固定連接，其特征在于：所述定位軸經橫梁固定有傳感器安裝盒，所述傳感器安裝盒內固定安裝有三個霍爾元件；所述套筒的另一側設置有橫桿，該橫桿上設置有磁柱，當換擋拉桿拉動套筒在所述換擋撥叉上移動時，帶動橫桿上磁柱的磁力線劃過所述三個霍爾元件。其技術效果是：結構簡單，成本低，對獲得變速桿移動狀態進行檢測，能夠在換擋前向ECU及電路處理系統傳遞駕駛員的換擋意圖，實現自由擋技術。
